La planification du projet robotique (S3 ● activité 4)

Situation-problème
L’organisation d’un projet implique une planification des opérations dans le temps pour respecter les délais impartis.
Quelles sont les contraintes de temps à prévoir pour planifier le projet robotique ?

compétences travaillées
T1.5 : Participer à l’organisation de projets,
la définition des rôles, la planification (se projeter et anticiper).

Travail à faire

Le lancement du projet robotique nécessite la réalisation des tâches repérées par les lettres A à Q et dont les
contraintes d’organisation sont les suivantes :

● la tâche A doit être antérieure à la tâche H
● la tâche B doit être antérieure à la tâche G
● la tâche C doit être antérieure à la tâche N
● la tâche D doit être antérieure à la tâche J
● la tâche E doit être antérieure à la tâche A
● la tâche F doit être antérieure à la tâche D, à la tâche I et à la tâche Q
● la tâche G doit être antérieure à la tâche F
● la tâche H doit être antérieure à la tâche M
● la tâche I doit être antérieure à la tâche J
● la tâche J doit être antérieure à la tâche E
● la tâche K doit être antérieure à la tâche N
● la tâche M doit être antérieure à la tâche C et à la tâche K
● la tâche N doit être antérieure à la tâche O
● la tâche O doit être antérieure à la tâche L
● la tâche P doit être antérieure à la tâche B
● la tâche Q doit être antérieure à la tâche J

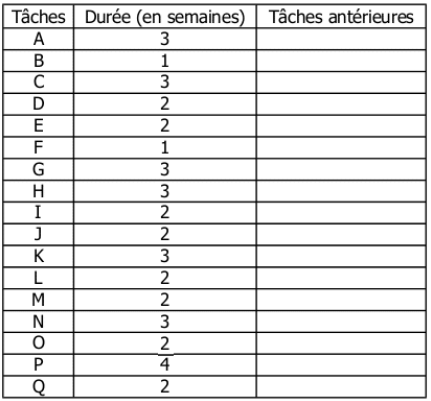

1. A l’aide des contraintes d’organisation du projet, refaites et complétez le tableau d’antériorité ci-dessous.

2. A l’aide du tableau d’antériorité ci-dessus, réalisez l’organigramme permettant de visualiser l’antériorité des tâches du projet.

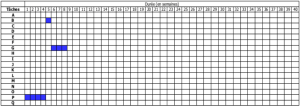

3. A l’aide du tableau d’antériorité et de l’organigramme, complétez le diagramme de Gantt ci-dessous en positionnant (coloriant) la durée de chaque tâche du projet.

4. Combien de semaines faudra-t-il pour réaliser le projet robotique ?
